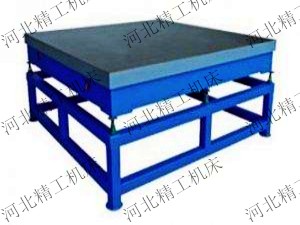

铸铁平板

河北精工是铸铁平板厂家，铸铁平板网站详细介绍铸铁平板，用途分为铸铁检验平板、铸铁划线平板、铸铁装配平板、铸铁测量平板、铸铁铆焊平板、铸铁焊接平板等，用于各种机床机械的检验测量，检查零件的尺寸精度、行位偏差，精密划线、装配、焊接、铆焊、组装、检测等检修、维修工作中，铸铁平板是机床、机械制造、电子生产、造船、发电、冶金、矿山、汽车、石油、化工、石油、石化、院校、研究院所、科研单位、设计院等行业的基本装备。

产地：河北省>泊头市

供应商：河北精工机床制造有限公司

电话：017-8387999 传真：0317-8080199

铸铁平板详细内容

河北精工是_铸铁平板厂家，铸铁平板详细介绍铸铁平板，用途分为铸铁检验平板、铸铁划线平板、铸铁装配平板、铸铁测量平板、铸铁铆焊平板、铸铁焊接平板等，用于各种机床机械的检验测量，检查零件的尺寸精度、行位偏差，精密划线、装配、焊接、铆焊、组装、检测等检修、维修工作中，铸铁平板是机床、机械制造、电子生产、造船、发电、冶金、矿山、汽车、石油、化工、石油、石化、院校、研究院所、科研单位、设计院等行业_的基本装备。

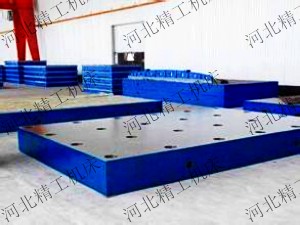

铸铁平板的用途分为铸铁检验平板、铸铁划线平板、铸铁装配平板、铸铁测量平板、铸铁铆焊平板、铸铁焊接平板等，用于各种机床机械的检验测量，检查零件的尺寸精度、行位偏差，精密划线、装配、焊接、铆焊、组装、检测等检修、维修工作中，铸铁平板是机床、机械制造、电子生产、造船、发电、冶金、矿山、汽车、石油、化工、石油、石化、院校、研究院所、科研单位、设计院等行业_的基本装备。铸铁平板分为筋板式和箱体式，工作面有长方形、正方形或圆形，铸铁平板的工作面上可加工V型槽、T型槽、U型槽和圆孔、长孔等。铸铁平板铸件不得有气孔、砂眼、裂纹、硬隔、夹砂等缺陷，铸件不得有缺材、短尺等缺陷，铸铁平板铸件加工前应进行外观检验，合格后进行热处理来去除铸铁件的内应力，来减少铸铁平板的变形量。铸铁平板进行粗加工后要卸离加工的机床，放置3-5天后再进行精加工，这样做的目的是_去除铸铁平板的内应力，防止在使用过程变形，造成铸铁平板精度降低。

铸铁平板材料为HT200-300高强度铸铁，工作面硬度为HB170-240。铸铁平板按_标准GB/T 22095-2008制造。按_计量检定规程JJG117-2005《平板检定规程》铸铁平板分为：00级，0级，1级，2级，3级，精刨六个级别。铸铁平板规格为200×200mm到4000×9000mm之间的各种规格，大于此规格的铸铁平板可以拼接使用。

铸铁平板平面度计算公式：
000级：1×（1+d/1000）                                1级：8×（1+d/1000）
0 0级：2×（1+d/1000）                                 2级：16×（1+d/1000）
0 级： 4×（1+d/1000）                                 3级：40×（1+d/1000）
① 式中d代表铸铁平板工作面对角线长度mm，

② 距工作面边缘0.02α（_为20mm）范围内平面度公差不计，且任意一点都不行高于工作面。

铸铁平板常用规格表（mm）

750*1000	800*1200	1000*1000
1000*1200	1000*1500	1000*2000
1000*3000	1200*1500	1200*2400
1500*1500	1500*2000	1500*2500
1500*3000	1500*4000	2000*2000
2000*2500	2000*3000	2000*4000
2000*4500	2000*5000	2000*6000
2000*7000	2000*8000	2500*2500
2500*3000	2500*4000	2500*5000
2500*6000	2500*7000	2500*8000
3000*3000	3000*3500	3000*4000
3000*4500	3000*5000	3000*6000
3000*7000	3000*8000	4000*4000
4000*4500	4000*5000	4000*6000
4000*7000	4000*8000	4000*9000
