铸铁平台厂家

铸铁平台

铸铁平台厂家-河北精工机床制造有限公司是铸铁平台专业制造商,是集30年生产经验结合研发、设计、铸造、精密加工、销售、售后服务为一体的一条龙大型实体企业,在铸铁平台使用上研发设计了适合用户使用的多用途系列产品,广泛用于机械加工、造船、装备制造、冶金电子、航空航天及科研院所、大中院校等,是检验、划线、焊接、装配、测量、研磨、试验等各工种必须的基础工作平台,选铸铁平台来老牌铸铁平台厂-河北精工机床制造有限公司。

铸铁平台详细内容

铸铁平台厂家-河北精工机床制造有限公司是铸铁平台专业制造商,是集30年生产经验结合研发、设计、铸造、精密加工、销售、售后服务为一体的一条龙大型实体企业,在铸铁平台使用上研发设计了适合用户使用的多用途系列产品,广泛用于机械加工、造船、装备制造、冶金电子、航空航天及科研院所、大中院校等,是检验、划线、焊接、装配、测量、研磨、试验等各工种必须的基础工作平台,选铸铁平台来老牌铸铁平台厂-河北精工机床制造有限公司。

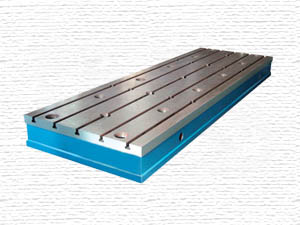

铸铁平板又称铸铁平台,外观基本上是箱体式,工作面有长方形、正方形、圆形等,材料为HT200-300,QT400-600,采用刮研工艺,工作面上可加工V形、T形、U形槽、燕尾槽、圆孔、长孔等,是用于工件、设备检测、划线、装配、焊接、组装、铆焊的平面基准量具。
铸铁平台根据用途分为铸铁工作台、检验平台、划线平台、装配平台、焊接平台、铆焊平台、测量平台、刮研平台、T型槽平台、试验平台、火工平台、电机试验台、检测平台、基础平台、校管平台、校正平台、落地平台、机床平台、落地镗床平台、铸铁底板、落地镗床工作台、铸梁平台、地轨、铸铁地轨、单槽地轨、双槽地轨、T型槽地轨。
铸铁平台精准保障要求:
一、厚度要求:主要包括平台上工作面厚度,侧围厚度和高度,以及底面筋板的厚度、高度和密度。
二、材质要求:高强度铸铁HT200-300,硬度:HB170-240。
三、人工退火:在回火窑经过600-700度高温退火时效处理。
四、自然时效:按国标标准应该是2-3年自然时效,由于此工序时间太长,企业受资金周转影响已不可能等待那么长时间,多以激振器通过振动时效代替。虽然这种工艺的效果尚未明确,但在国际上已普遍使用。
五、沙眼与气孔:0级与1级平台不允许有气孔与沙眼,2级和3级可以用与平台同材质固体填充气孔沙眼。注意:填充物的的硬度一定要低于平台本身的硬度。
六、铲刮工艺:人工铲刮在铸铁平台加工过程中是最重要的工艺,它决定了铸铁平台的平面度误差大小,以及工作面的可接触点数。0级板平台在每边为25㎜平方的范围内不少于25点;1级平台在每边为25㎜平方的范围内不少于20点;2级平板平台在每边为25㎜平方的范围内不少于16点;3级平板平台在每边为25㎜平方的范围内不少于12点。铲刮完成后平台四个边棱倒钝。
七、清砂与涂漆:平台底面清砂要彻底,干净且喷涂红色防锈漆。侧面要平整后再涂漆,一般涂篮漆或绿漆。
八、包装要求:主要是木质包装,尽量选用厚质木材覆盖平台上工作面,必要时做全封闭包装。包装前平台工作面防锈措施一定要做好。
九、运输要求、在平台装车后,检查是否有悬空,如有悬空要垫实,避免振动。平台不要摞放过高以免挤压变形。
十、 配件选择:主要是支架选择,支架用材为壁厚1.5-2mm的方钢和角铁,焊接密度和结构要合理,调节螺栓要旋转通畅。
十一、安装调试:一般先用用框式水平仪调平,在用光学合像水平仪或电子合像水平仪再进行一次平面度误差测量,如有问题可要求平台生产商来现场铲刮修复。
十二、正确使用:铸铁平台在调试完成后即可使用,室温控制在20±5℃使,在台面上检测工件要轻放轻挪,不要集中使用一个区域,尽量均匀使用整个铸铁平台的有效面积。
铸铁平台 的用途、规格型号、执行标准等技术参数:
1、铸铁平台 的用途:铸铁平台铸铁平板的另一种叫法,按用途分为铸铁检验平台、铸铁划线平台、铸铁装配平台铸铁试验平台、铸铁基础平台等,外观基本上是 箱体式,工作面有长方形、正方形或圆形,材料为高强度铸铁HT200-300,球墨铸铁QT400-600。铸铁平台 的工作面采用刮研工 艺,工作面上可加工V型槽、T型槽、U型槽、燕尾槽、圆孔、长孔等。铸铁平台 是用于工件、设备检测、划线、装配、焊接、组装、铆焊的平面基准量具
2、铸铁平台 的制造标准:铸铁平台按国家标准GB/T 22095-2008 制造。
3、铸铁平台 的规格:工作面整体规格最大为4米×10米,大于此规格可以多块拼接。铸铁平台 单件最大重量可达100吨。
4、铸铁平台 的精度:按国家计量检定规程 JJG117-2005平板检定规程》铸铁平台 分为00级,0级,1级,2级,3级,精刨级。
5、铸铁平台 平面度计算公式:
000级:1×(1+d/1000)                                1级:8×(1+d/1000)
00级:2×(1+d/1000)                                  2级:16×(1+d/1000)
0 级: 4×(1+d/1000)                                 3级:40×(1+d/1000)
式中 d代表平板工作面对角线长度
距工作面边缘 0.02α 最大为20mm 范围内平面度公差不计 且任意一点都不行高于工作面
